Quanto costa una batteria per bicicletta?

Negli ultimi anni, la popolarità delle biciclette elettriche è salita alle stelle. Non c'è da stupirsi, considerando tutti i vantaggi che una bici elettrica offre. Siete ancora indecisi se acquistare una bici elettrica? Ecco 7 motivi per cui dovreste farlo!

Non c'è niente di meglio che poter partire con la propria e-bike senza preoccuparsi di nulla. Un lungo giro in bicicletta a pedalata assistita, senza doversi preoccupare della ricarica della batteria. Poiché dipende dalla capacità della batteria, questo non è possibile in tutti i casi. L'autonomia dipende dalla bicicletta stessa (batteria e motore), ma anche dalle condizioni in cui si pedala.

Vi piacerebbe poter percorrere distanze più lunghe con la vostra e-bike e aumentare l'autonomia della batteria della vostra e-bike? E vi state chiedendo come e se sia possibile? Allora continuate a leggere, saremo lieti di consigliarvi le possibilità e le cose da non fare.

L'autonomia di una e-bike indica il numero di chilometri che si possono percorrere con la batteria piena, senza dover effettuare una ricarica intermedia. L'autonomia della batteria di una e-bike è espressa in chilometri. Su alcune e-bike, l'autonomia della e-bike è indicata sul display.

Tuttavia, non si può fare pieno affidamento sul chilometraggio indicato, poiché sono molti i fattori che influenzano l'autonomia di una batteria per bicicletta. I chilometri indicati sul display sono validi solo se le condizioni sono perfette. Quindi assenza di vento contrario, fondo stradale liscio e velocità costante.

Ci sono diversi fattori che influenzano l'autonomia di una e-bike. Alcuni fattori sono sotto il vostro controllo, altri no. Di seguito è riportato un elenco dei diversi fattori:

È quindi difficile determinare l'esatta distanza percorribile con una batteria per bicicletta a causa di questi fattori. Preferiamo quindi fare un confronto per indicare la differenza. È possibile calcolare facilmente la potenza totale di una batteria utilizzando la seguente formula:

Tensione (V) x ampereora (Ah) = Consumo di energia in wattora (Wh)

In base alla tensione, al voltaggio della batteria e al numero di ampere all'ora, viene calcolata la capacità della batteria. Il numero indica quanti ampere la batteria può fornire al motore della bicicletta elettrica. Pertanto, maggiore è il numero di wattora, maggiore è la capacità della batteria della bicicletta.

Supponiamo che la batteria attuale abbia 36V e 10Ah, la capacità totale della batteria attuale della bicicletta è di 360Wh. La nostra batteria con, ad esempio, 36V e 14Ah ha un totale di 504Wh.  504/360= 1,4 * 100% = 140%. La nostra nuova batteria da 14Ah ha quindi una capacità superiore del 40% rispetto alla vecchia batteria da 10Ah. Quindi, se all'inizio con la vecchia batteria (quando era nuova) si potevano percorrere 60 km con una carica completa (e una pedalata assistita media), con la nuova batteria da 14Ah si arriva a *1,4 = 84 km.

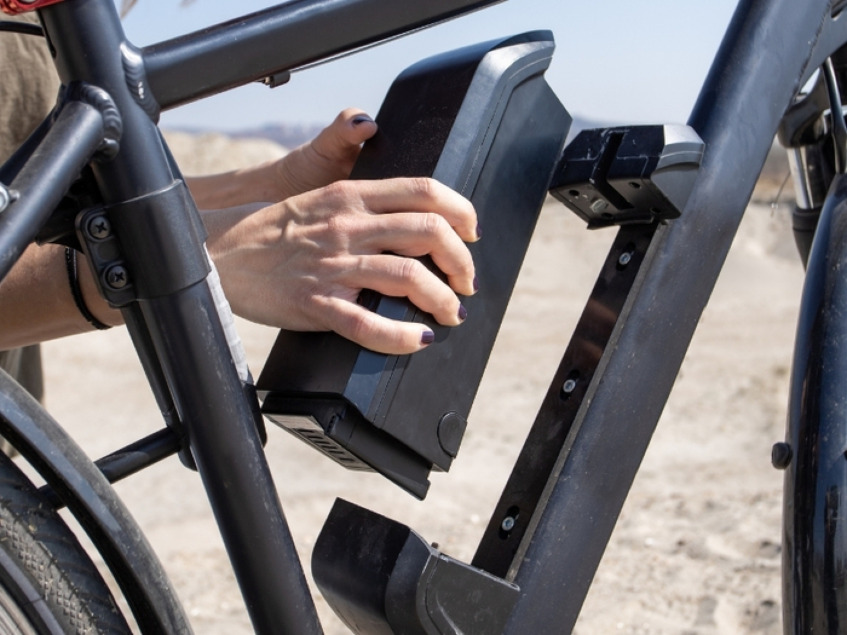

Una batteria più pesante nella vostra e-bike è una soluzione per ottenere una maggiore autonomia con la vostra e-bike. Ma cos'è una batteria più pesante? La cosa più importante è che la tensione rimanga invariata. Quindi controllate sempre la vostra batteria attuale per vedere qual è la tensione attuale della vostra batteria. Quando si acquista una nuova batteria, la tensione deve rimanere sempre la stessa.

Tuttavia, è possibile aumentare il numero di ampere/ora, indicato come Ah sul nostro sito web. Se attualmente disponete di una batteria per e-bike da 36 V e 10,6 Ah, ma desiderate una nuova batteria con una maggiore capacità, potete scegliere una batteria da 36 V con un numero di Ah superiore. Con una nuova batteria, potete quindi utilizzare la formula di cui sopra per ottenere un'indicazione del numero di chilometri che potete percorrere con la batteria piena. Tenete presente i vari fattori che influenzano l'autonomia della batteria della e-bike.

Noi dibatteria-bici-elettrica.it siamo lieti di aiutarvi a ottenere il massimo dalla vostra e-bike. Utilizzando la batteria nel modo giusto, potrete ottenere il massimo dalla vostra batteria. Se non siete sicuri della batteria adatta alla vostra e-bike, potete sempre chiedere consiglio al nostro servizio clienti senza alcun impegno. Saremo naturalmente lieti di aiutarvi a trovare la batteria giusta per la vostra e-bike.

Il Watt è un'unità di misura della potenza. Nelle e-bike, indica l'energia consumata dal motore elettrico della bicicletta per unità di tempo. Quindi, quando si parla di "Watt", di solito non ci si riferisce alla batteria della bicicletta, ma al motore. I Wattora, invece, sono interessanti quando si parla di batterie per biciclette.

L'unità di misura Wattora (Wh) indica la quantità di energia che la batteria può fornire. Più alto è il valore in Wh di una batteria, più a lungo si può guidare una bicicletta elettrica. I Wattora non sono sempre indicati nella descrizione del prodotto della batteria, ma è possibile calcolarli facilmente da soli. Per la maggior parte delle batterie per biciclette vale la seguente formula per il calcolo dei Wattora:

Per la maggior parte delle batterie per biciclette, si applica la seguente formula per il calcolo dei Wattora:

Wh = Tensione (V) x ampere per ora (Ah)

Prendiamo ad esempio la nostra batteria per bicicletta Bosch PowerPack 700 Active. Questa batteria ha una capacità di 20,7 ampere all'ora (Ah) e una tensione di 36V. La capacità totale della batteria è quindi di 745,2 Wh (20,7 x 36 = 745,2). In media, con 100Wh si possono percorrere da 12 a 14 km (ma questo dipende da molti fattori). Ciò significa che con il Powerpack 700 Active di Bosch si possono percorrere da 89 a 104 km circa.

Nelle descrizioni dei prodotti delle batterie per biciclette, la capacità di una batteria è solitamente espressa in ampere-ora. L'ampereora è l'unità di misura che indica per quanto tempo una batteria può fornire energia per 1 ora. Ad esempio, una batteria da 10Ah (ampereora) può erogare 10 ampere per 1 ora. Le batterie possono variare molto in termini di Ah, e il valore Ah varia tra 6,6Ah e 36Ah. La capacità finale e il prezzo della batteria della bicicletta non possono essere misurati solo in base agli Ah, ma devono sempre essere combinati con la tensione della batteria.

La tensione, espressa come "V", indica la quantità di tensione applicata al collegamento della batteria. Più alta è la tensione, meno ampere sono necessari per ottenere lo stesso effetto.

La tensione è indicata sia sulle nostre batterie che sui nostri caricabatterie. Per trovare il caricabatterie giusto per la vostra batteria di bicicletta, potete quindi guardare al valore V. Per caricare correttamente la batteria della bicicletta elettrica, il caricabatterie deve avere una tensione di uscita superiore alla tensione della batteria. Quindi, una batteria con una capacità di 36 V ha bisogno di un caricabatterie da 42 V, ad esempio.

Nelle descrizioni dei nostri prodotti, parliamo spesso di "capacità" della batteria per e-bike. Si tratta in realtà di un'altra parola per indicare i Wattora (o Ah x V) ed è espressa in Wh. Quindi si può dire che una particolare batteria ha una capacità di 745,2Wh OPPURE ha una capacità di 20,7Ah e 36V. La capacità è la capacità di carica di una batteria per bicicletta e la durata di alimentazione del motore della bicicletta elettrica. Più alta è la capacità della batteria per e-bike, più energia può essere immagazzinata nella batteria e quindi più a lungo si può pedalare con una e-bike.

Il prezzo di una batteria per bicicletta è in parte determinato dalla sua capacità. Per le batterie di maggiore capacità si pagherà quindi un po' di più, ma si potrà godere più a lungo della pedalata assistita.

Buono a sapersi!

Le batterie per biciclette ad alta capacità sono spesso anche più grandi e/o più pesanti di quelle a bassa capacità.

Esistono anche diversi tipi di caricabatterie tra cui scegliere: caricabatterie da 2A, 3A e 4A. Di solito questo è indicato nel titolo del prodotto. La A sta per ampere, come in amp ora (Ah). Quindi un caricabatterie da 2A è in grado di caricare la batteria della bicicletta a 2 ampere all'ora. Un caricabatterie da 3A è leggermente superiore e può caricare 3 ampere all'ora, mentre un caricabatterie da 4A - chiamato anche "caricatore veloce" - può caricare 4 ampere all'ora.

Avete una batteria da 16 V e un caricabatterie da 4 A? Allora la batteria impiegherà solo 4 ore per caricarsi completamente.

Il termine "compatibilità" si riferisce alla capacità di un pacco batteria di lavorare insieme a uno specifico Pedelec o e-bike. Se la batteria non è compatibile con la vostra bicicletta, ciò può comportare problemi di prestazioni ed eventualmente anche l'impossibilità di utilizzare la e-bike.

Inoltre, è possibile imbattersi nel termine "batteria compatibile". Si tratta di un'altra parola per "batteria sostitutiva". Si tratta di una batteria che può sostituire quella originale. Questa batteria compatibile o sostitutiva è prodotta da un produttore diverso da quello della batteria originale. Tuttavia, queste batterie sono adatte alla vostra bicicletta e funzionano altrettanto bene. Le batterie compatibili vengono accuratamente testate da e-bikeaccu.it, in modo da vendere solo batterie compatibili della migliore qualità. Per ulteriori informazioni sulla differenza tra batterie originali e batterie sostitutive/compatibili, visitate il seguente blog: batteria originale o sostitutiva o originale?

L'Nm non ha nulla a che fare con la batteria, ma con il motore della bicicletta elettrica. Infatti, Nm sta per Newton metri del motore della bici elettrica. Questi Newton metri determinano la "forza" del motore della vostra e-bike e la velocità di accelerazione della bici elettrica. Il numero di Nm nei motori delle e-bike varia solitamente tra 20, 30 o 50 Nm.
